Disjuntores Schneider Electric Média Tensão

•

  Disjuntores Schneider Electric - Evolis MT a vácuo para tensões até 24kV

  Apresentação

  Tensão nominal de 7,2 a 24 kV
  Disponíveis nas versões fixo (comando frontal ou lateral) e extraível em subcubículo

  ·         Largura otimizada para facilitar a integração no cubículo

  ·         corrente nominal de 630 a 3.150A

  ·         capacidade de interrupção de 25 a 50kA

  Opção:

  ·         Comando mecânico de energia armazenada com operação elétrica remota de abertura e fechamento do disjuntor.

  ·         Bloqueio do disjuntor na posição aberta (bloqueio kirk).

  Componentes associados:

  ·         Intertravamento com a porta e a posição do disjuntor, para permitir a inserção e extração do disjuntor somente com a porta fechada.

  ·         TC´s de baixa potência, tipo LPCT.

  ·         Chave de terra com intertravamento mecânico com a posição do disjuntor.       Benefícios

  ·         Quando a confiança guia os seus passos O disjuntor Evolis associado a um conjunto de componentes, formam uma oferta completa para montagem de cubículos de distribuição MT personalizado. O evolis e seus componentes proporcionam tranquilidade aos nossos parceiros.

  ·         Aplicações

  ·         Proteção e manobra de redes de 7,2 a 24 kV para distribuição pública, industrial e terciária.



•

  DISJUNTOR EVOLIS C/ CARRINHO

  Tensão nominal de 7,2 a 24 kV Disponíveis nas versões fixo (comando frontal ou lateral) e extraível em Subcubiculo Largura otimizada para facilitar a integração no cubículo corrente nominal de 630 a 3.150A capacidade de interrupção de 25 a 50kA Opção: Comando mecânico de energia armazenada com operação elétrica remota de abertura e fechamento do disjuntor. Bloqueio do disjuntor na posição aberta (bloqueio kirk). Componentes associados: Intertravamento com a porta e a posição do disjuntor, para permitir a inserção e extração do disjuntor somente com a porta fechada. TC´s de baixa potência, tipo LPCT. Chave de terra com intertravamento mecânico com a posição do disjuntor.

  Suporte sobre rodas padrão Schneider Electric

•

  DISJUNTOR EVOKIT SCHNEIDER ELECTRIC

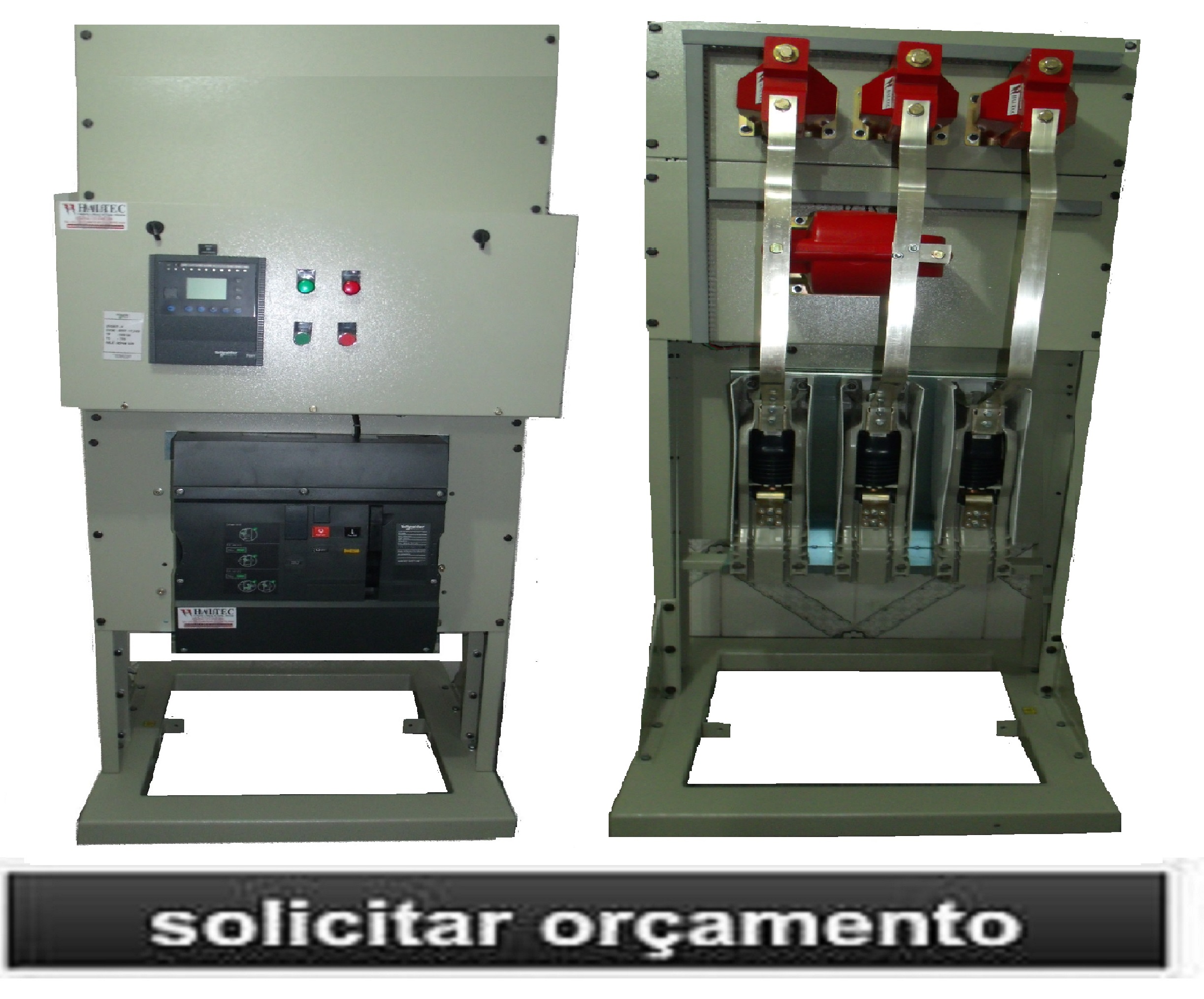

  DISJUNTOR EVOKIT SCHNEIDER ELECTRIC Estrutura metálica auto-suportante com rodas, equipado com disjuntor de Média Tensão a vácuo Evolis 17,5 ou 24kV 630A/1.250A 25kA, três transformadores de corrente (opções de relações: 50/75-5A ou 100/150/200/300 – 5A) 10kA, 01 ou ate 3 transformadores de potencial 500 ou 1.000Va 220/127V. Relé de proteção Sepam S10 ou S20 (4x 50/51 + 4x50/51N + 46 + 86), contador de manobras,contatos auxiliares 4NAF, 6NA + 6NF, bobina de abertura, com opcional para motorização, bobina de fechamento, Rele de mínima e máxima tensão. Rele trip capacitivo. No-break. Características • Tensão Nominal:17,5/24kV. • Corrente Nominal: 630A/1.250A. • Corrente térmica: 10kA (limitada pelos TC’s). • Corrente de curta duração 3s: 10kA (limitada pelos TC’s). • Tensão suportável à freqüência Industrial (TAFI): 38kV • Tensão suportável ao impulso atmosférico (NBI): 95kV. • Em conformidade com as normas: • Equipamento parametrizado conforme solicitação do cliente. • Ensaio de parametrização acionado por nossa engenharia. • Equipamento custo benecifio baixo. • Facilidade de instalação. • Suporte com rodas.

•

  Disjuntores Schneider Electric MT à gás SF6 para tensões até 17.5kV - LF

  Gama de disjuntores até 17.5 kV: Disjuntor fixo ou extraível com comando mecânico frontal. Um invólucro tripolar integrado num sistema de isolamento tipo "sistema de pressão selado", preenchido com SF6 e equipado com um pressostato. Comando mecânico de energia armazenada com operação elétrica remota de abertura e fechamento do disjuntor. Corrente nominal de 630 a 5.000A. Capacidade de interrupção de 25 a 50kA. opção: Chassi suporte equipado com rodas, e abraçadeiras de aterramento para versão fixa. Bloqueio do disjuntor na posição aberta (bloqueio kirk). Tomada multipinos do tipo Harting de 42 pinos para a versão extraível.

•

  Disjuntores Schneider Electric MT à gás SF6 para tensões até 40.5kV - SF

  Gama de disjuntores até 40,5 kV: Disjuntor fixo, conexão de MT pela esquerda ou direita, comando mecânico de operação lateral ou frontal. 3 pólos separados ligados mecanicamente, integrados num invólucro de isolamento do tipo "sistema de pressão selado", preenchido com gás SF6 de baixa pressão. Comando mecânico de energia armazenada. Corrente nominal entre 400 a 3.150A. Capacidade de interrupção de 12,5 a 40 kA. SFset: solução de proteção integrada, que incorpora um relé de proteção VIP300 + 3TC´s e funciona sem uma fonte de alimentação auxiliar no circuito de proteção. Opção: Comando mecânico de energia armazenada com operação elétrica remota de abertura e fechamento do disjuntor. Chassi suporte equipado com rodas, e abraçadeiras de aterramento para instalações fixas. Bloqueio do disjuntor na posição aberto (bloqueio kirk). Pressostato, quando solicitado. Tomada multipinos para a versão extraível.

•

  DISJUNTOR A GÁS SF6 SCHNEIDER ELECTRIC



  Disjuntores MT à gás SF6 para tensões até 40,5 kV

  Gama de disjuntores até 40,5 kV:


  ·         Disjuntor fixo, conexão de MT pela esquerda ou direita, comando mecânico de operação lateral ou frontal.

  ·         3 pólos separados ligados mecanicamente, integrados num invólucro de isolamento do tipo "sistema de pressão selado", preenchido com gás SF6 de baixa pressão.

  ·         Comando mecânico de energia armazenada.

  ·         Corrente nominal entre 400 a 3.150A.

  ·         Capacidade de interrupção de 12,5 a 40 kA.

  ·         SFset: solução de proteção integrada, que incorpora um relé de proteção VIP300 + 3TC´s e funciona sem uma fonte de alimentação auxiliar no circuito de proteção.


  Opção:
  ·         Comando mecânico de energia armazenada com operação elétrica remota de abertura e fechamento do disjuntor.

  ·         Chassi suporte equipado com rodas, e abraçadeiras de aterramento para instalações fixas.

  ·         Bloqueio do disjuntor na posição aberto (bloqueio kirk).

  ·         Pressostato, quando solicitado.

  ·         Tomada multipinos para a versão extraível.

  ·         Benefícios

  As vantagens de uma tecnologia testada e reconhecida Uma ampla, testada e reconhecida gama de disjuntores de tecnologia SF6. Compacto e confiáveis, são capazes de satisfazer as aplicações mais rigorosas. Beneficie-se com os mais de 35 anos de experiência e embarque com a Schneider Electric pelo caminho que leva à suatranquilidade.

  ·         Aplicações

  ·         Proteção e manobra de redes de 7,2 a 40,5kV para distribuições públicas, industriais ou terciárias.

  ·         Estabelecimento ou interrupção de todos os tipos de corrente indutiva ou capacitiva.



•

  Disjuntor Schneider Electric - VAA 17,5 KV

  Disjuntor Schneider Electric Vaa de 630A a 2.500A 16Ka a 40Ka execusão fixa e extraivel,tensão nomonal 17,5 ,25,36Kv

•

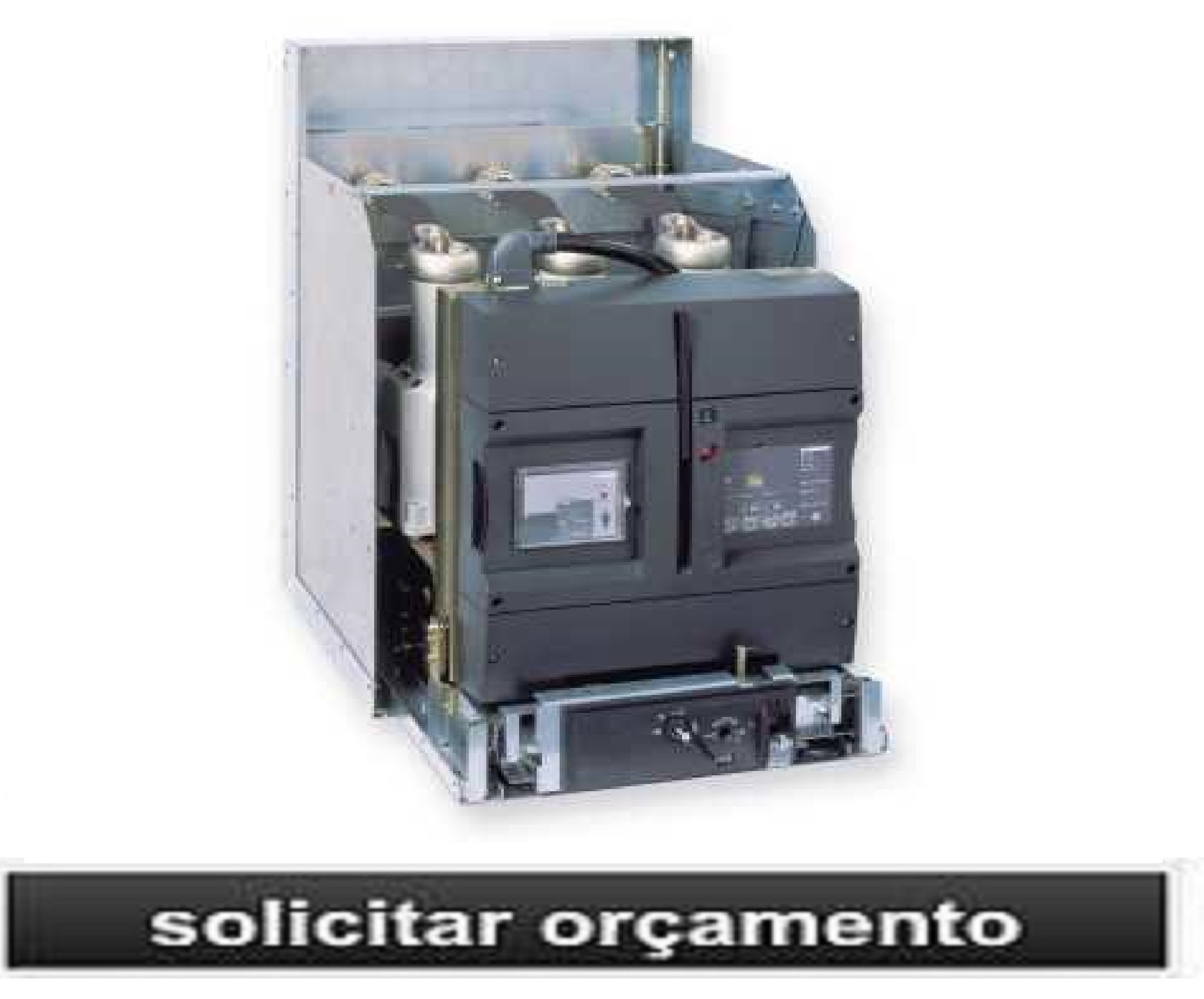

  Disjunto Schneider Electricr HVX 17,5 KV ON BOARD

  Disjuntor HVX tensão 17,5 a 24 KV corrente 630 a 3.150 A com TC on board relação 10B50 ou 10B100 Relé de proteção Sepam ou Pextron

•

  Disjuntor Schneider Electric HVX ON BOARD 17,5 KV

  Disjuntor HVX tensão 17,5 a 24 KV corrente 630 a 3.150A com TC on board relação 10B50 ou 10B100 Relé de proteção Sepam ou Pextron

•

  Disjuntor Schneider Electric ON BOARD 17,5 KV

  Disjuntor HVX tensão 17,5 a 24 KV corrente 630 a 1250 A com TC on board relação 10B50 ou 10B100 Relé de proteção Sepam ou Pextron

•

  Disjuntor Schneider Electric ON BOARD 25 KV

  Disjuntor HVX tensão 24 KV corrente 630 a 3.150 A com TC on board relação 10B50 ou 10B100 Relé de proteção Sepam ou Pextron

•

  Disjuntor Schneider Electric HVX 25,0 KV

  Disjuntor HVX tensão 25 KV corrente 630 a 3.150 Amperes com carrinho sobre rodas de 16,5 KA a 25 KA versão fixa ou extraível

•

  Disjuntor Schneider Electric HVX

  Disjuntor HVX tensão 25 KV corrente 630 a 3.150 Amperes com carrinho sobre rodas de 16,5 KA a 25 KA versão fixa ou extraível

•

  Disjuntor Caixa Moldada Schneider Electric

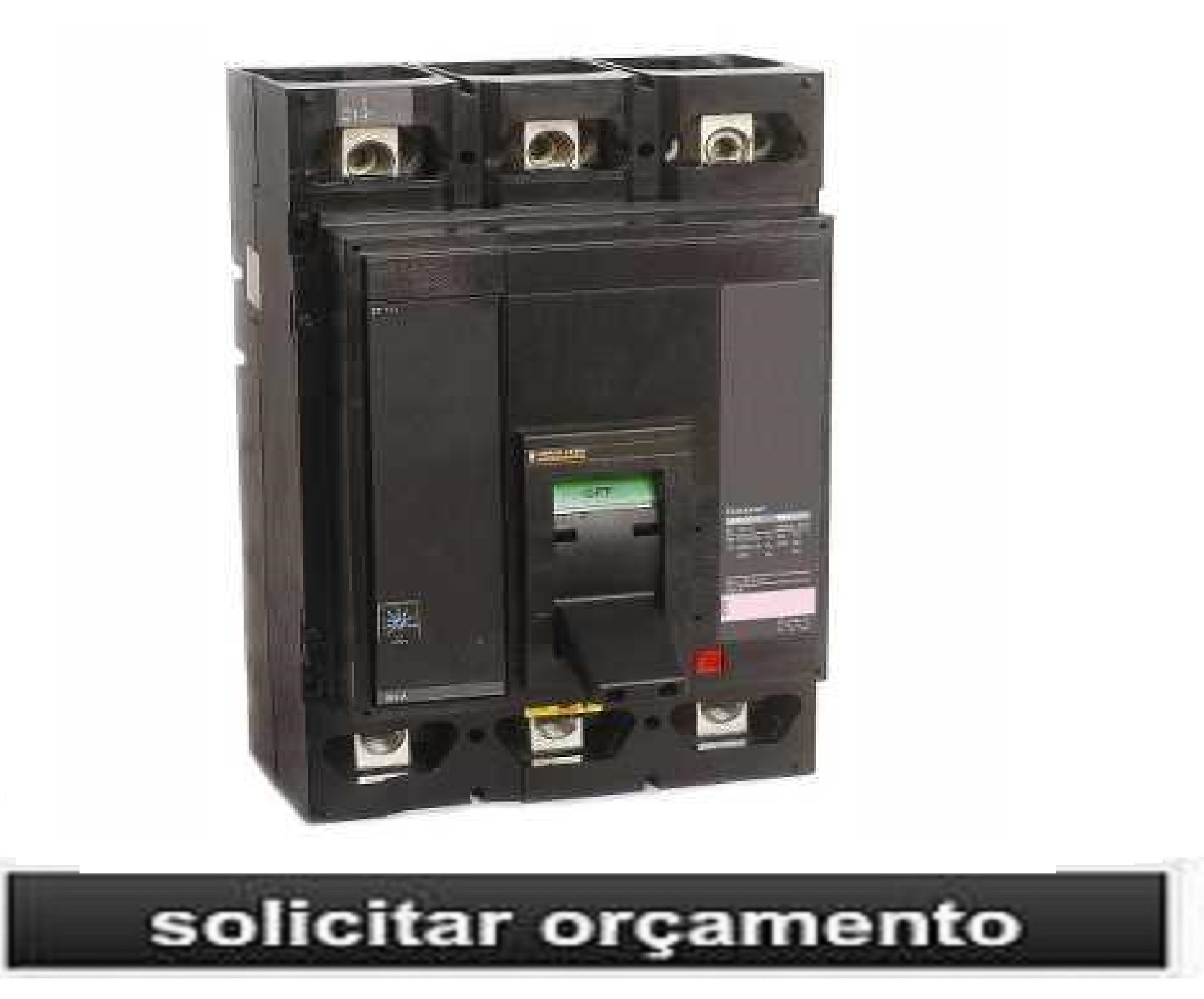

  Os Disjuntores NB são disjuntores em caixa moldada desenvolvidos na versão tripolar para a aplicação na distribuição elétrica básica com opções de acessórios e auxiliares elétricos que dão as soluções para estes níveis de instalações. São disponíveis contatos auxiliares, bobinas de desligamento, bobinas de mínima tensão e outros acessórios

  Características

  ·          Corrente nominal – NB800N = 700 e 800

  ·         Tensão de nominal – NB800N = 690V

  ·         Icu 220V /380V/440V - NB800N = 42/36/35KA

  ·         Conformidade com a Norma ABNT NBR IEC 60947-2

  Benefícios

  Os Disjuntores  NB realizam as proteções contra sobrecarga e curto circuito com valores de ajuste fixos e perfil distribuição. Fácil instalação através de quatro parafusos fornecidos com o produto, os terminais são próprios para a conexão de barramento e terminal olhal sendo os parafusos fornecidos com o produto

  ·         Aplicações

  Os Disjuntores NB são adequados para a proteção de instalações elétricas em corrente alternada com níveis de corrente de curto circuito baixas



•

  Disjuntores Compact NS caixa moldada

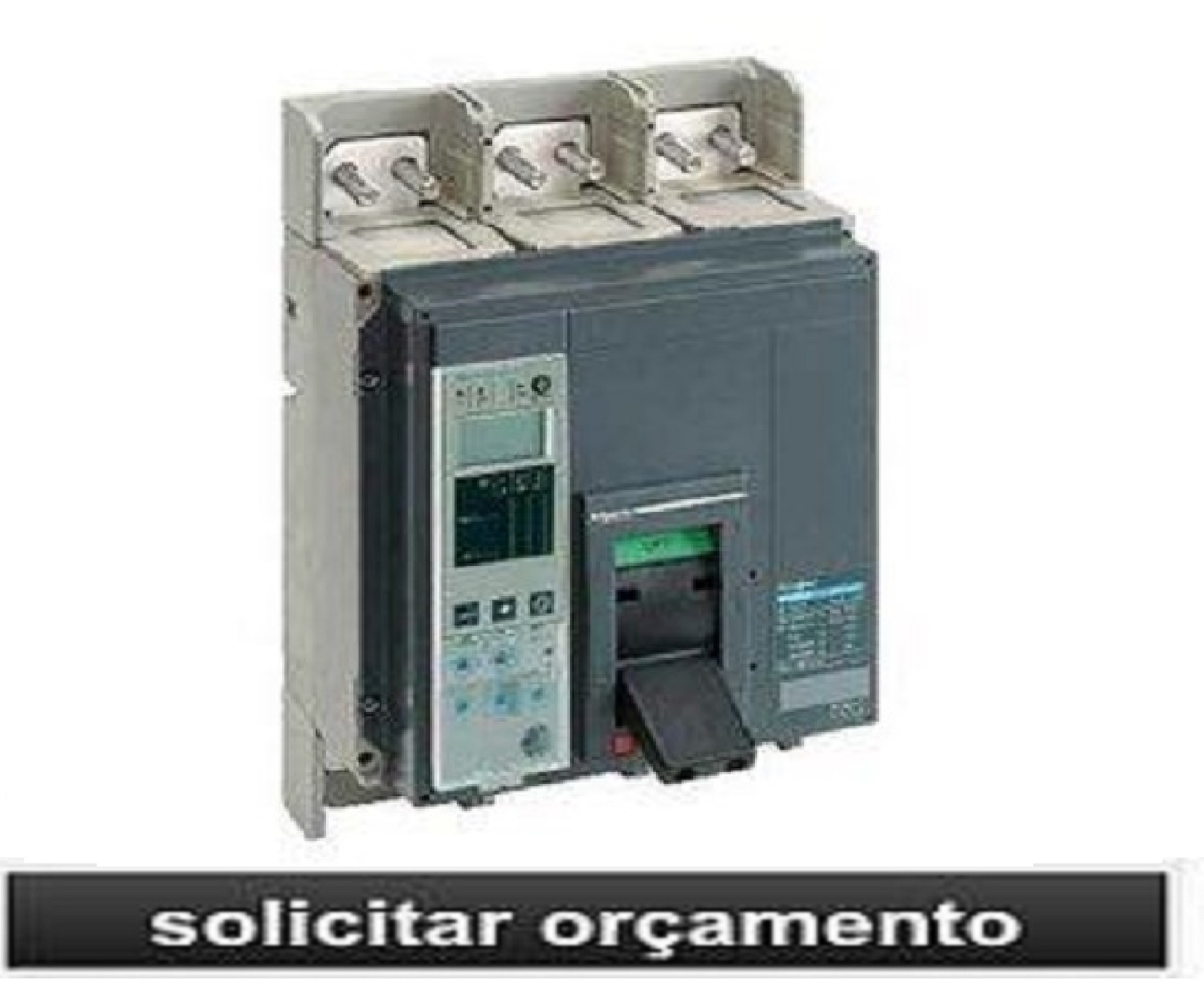

  Disjuntores Compact NS em caixa moldada 630 A a 1600 A

  ·         Corrente nominal entre 630 e 1.600 A

  ·         3 niveis de performance : 50kA, 70kA e 150kA em 415V

  ·         Tensão nominal : 690 V

  ·         Um único tamanho de estrutura

  ·         Passo entre polos de 70mm

  ·         4 versões de unidades de disparo com medição de grandezas elétricas, analise da qualidade da energia e comunicação

  ·         Proteções contra falta a terra e proteção contra fuga a terra

  ·         Soluções de instalação e aplicação – ampla oferta de acessórios e auxiliares elétricos

  ·         Conformidade com as normas internacionais ABNT NBR IEC 60947-1; 2 e 3, IEC 68230 para tropicalização de tipo 2

  ·         Certificados pelas principais entidades de classificação naval: Bureau Veritas, Lloyd's Register of Shipping, Det Norske Veritas, etc.

  Versões; fixa e extraível
  Acionamento; manual e elétrico

  ·         Benefícios

  ·         Segurança e proteção

  ·         Medição e controle de energia

  ·         Os Compact NS800 a 1600 complementam a gama Compact NSX proporcionando soluções de proteção e comando dos mais diversos  tipos de instalações elétricas

  ·         Aplicações

  Proteção de instalações elétricas de BT em instalações elétricas prediais e industriais:

  ·         Proteção de rede elétrica

  ·         Proteção de motor

  ·         Proteção de gerador



•

  Disjuntor Compact NSX Caixa. Moldada Schneider Electric

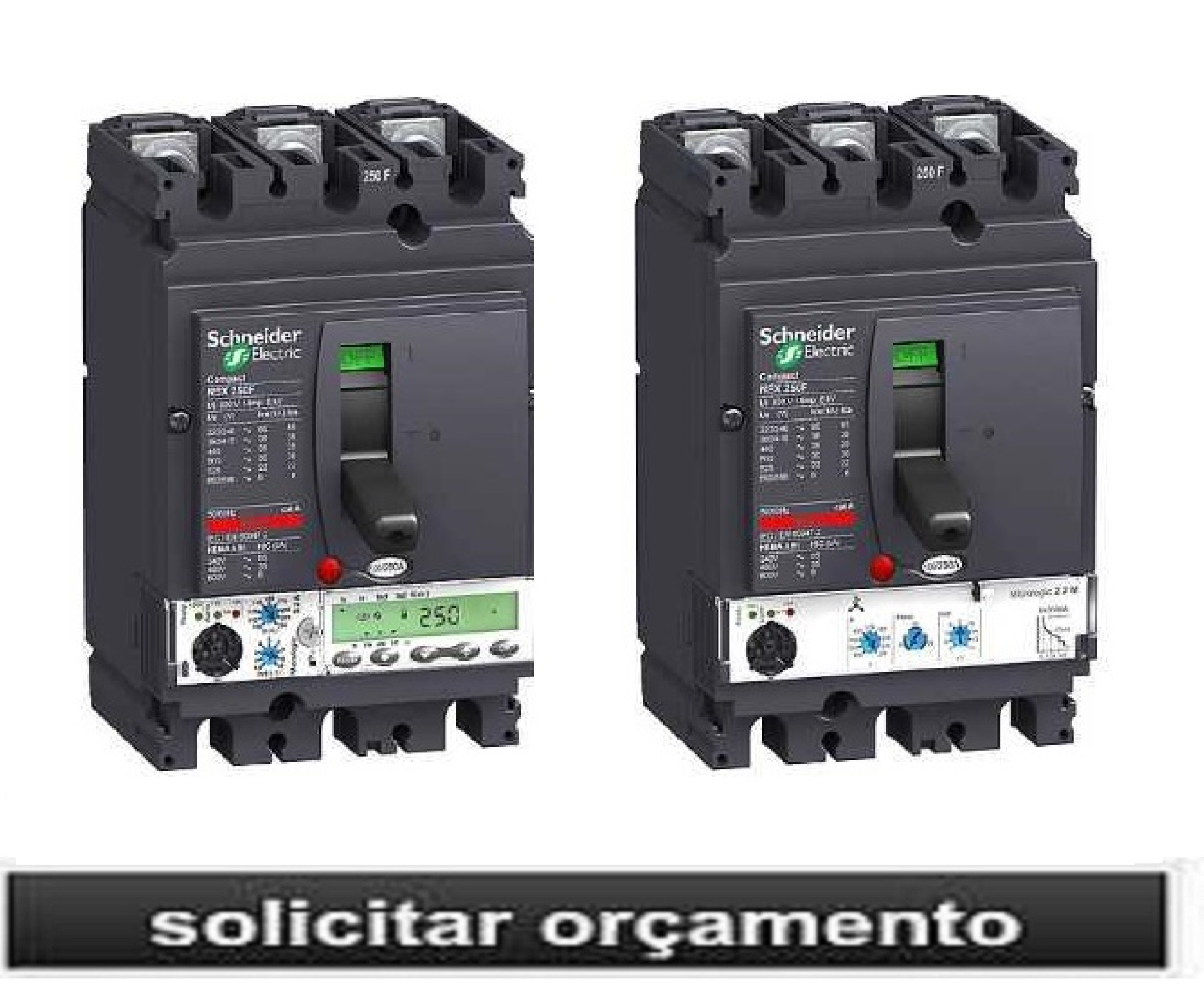

  Nova geração de Disjuntores em caixa moldada  Compact NSX -Schneider Electric

  ·         Corrente nominal: 16 a 630 A

  ·         6 níveis de performance: 25 a 150 kA em 415 V

  ·         Tensão de operação nominal: 690 V

  ·         2 tamanhos de estrutura : um para 100, 160 e 250 A e outro para 400 e 630A

  ·         Número de polos: 3 e 4 polos

  ·         Isolamento com indicação de quebra positiva

  ·         Disparadores temomagneticos ou eletrônicos microprocessados com ou sem medição e comunicação

  ·         Proteção de fuga a terra com o acréscimo do Bloco Vigi

  ·         Medição das principais grandezas elétricas: I, U, P, E, THD, f, CosF

  ·         Soluções de instalação e aplicação – ampla oferta de acessórios e auxiliares elétricos

  ·         Auxiliares de comunicação de instalação “Plug and Play “

  ·         Conformidade com as normas internacionais: ABNT NBR IEC 60947-1; 2 e 3, Nema, IEC 68230 para tropicalização de tipo 2

  ·         Certificados pelas principais entidades de classificação naval: Bureau Veritas, Lloyd's Register of Shipping, Det Norske Veritas, RINA.

  Benefícios

  Acesso à eficiência energética

  ·         Segurança e proteção

  ·         Medição e controle de energia

  ·         Maior disponibilidade de energia

  ·         Aplicações

  Proteção e gestão das instalações elétricas baixa tensão:

  ·         Aplicações padrão com nível de curto-circuito baixo: negócios de serviços,

  ·         Aplicações-padrão: Plantas industriais, edifícios e hospitais

  ·         Aplicações de alto desempenho com custo controlado: processos, indústria do aço

  ·         Aplicações exigentes: marítimas

  ·         Aplicações específicas: ambiente perturbado, 400 Hz e 16 2/3 Hz

  ·         Proteção dos motores

  ·         Comando e isolamento pelos interruptores

  ·         Inversor de fonte



•

  Disjuntor Masterpact NT Caixa Aberta Schneider Electric

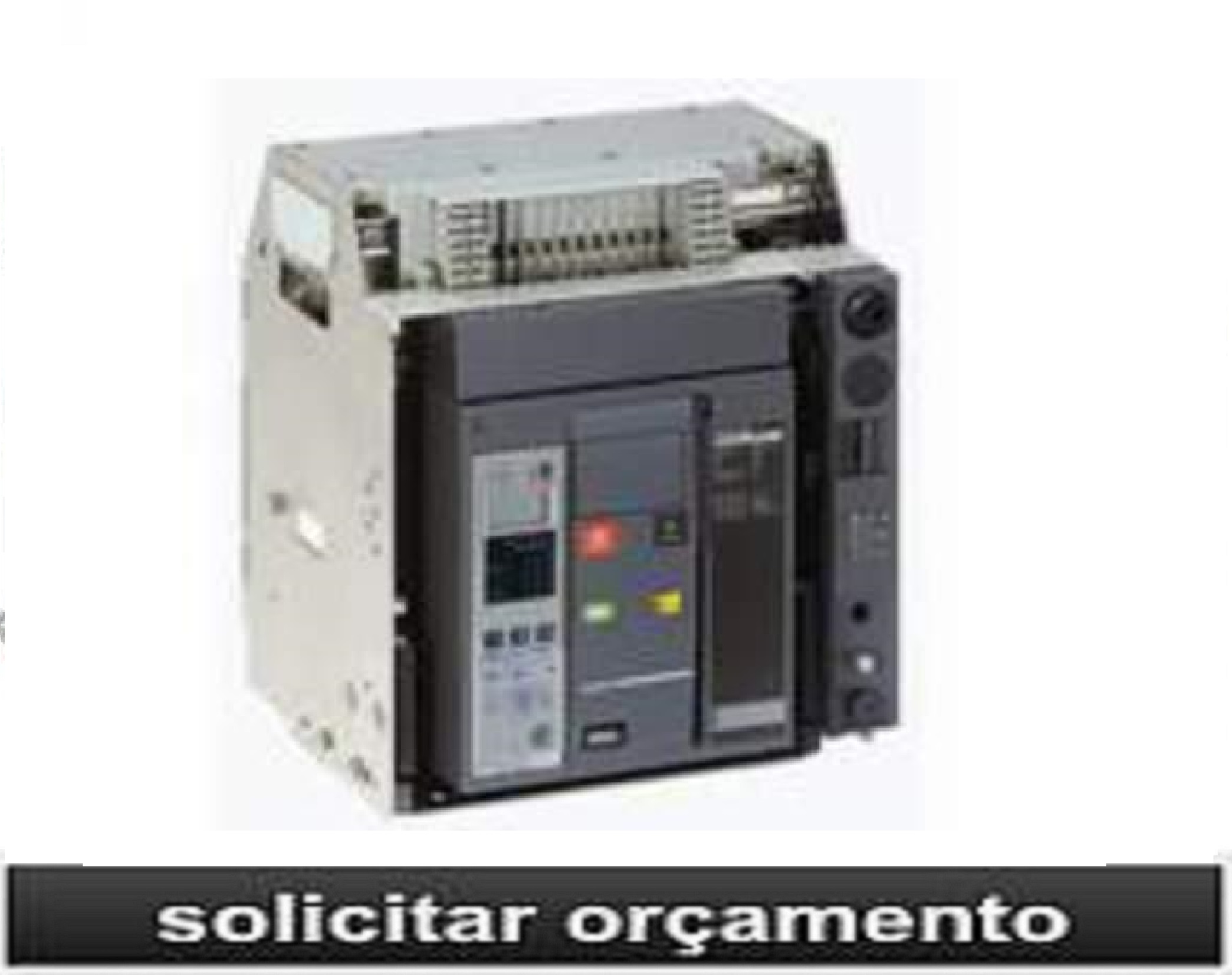

  Disjuntores abertos  Masterpact NT de 630 a 1600 A

  ·         Corrente nominal: de 250 a 1600 A

  ·         3 niveis de Icu – 42, 50 e 150 kA/ 415V

  ·         Tensão nominal – 690 V

  ·         630 a 1600 A : um só tamanho de estrutura

  ·         Passo entre pólos de 70mm

  ·         Número de pólos – 3 ou 4 polos

  ·         4 versões de unidade de disparo Micrologic:

  ·         2.0 – proteção LI

  ·         5.0 – proteção LSI

  ·         6.0 – proteção LSIG ( G = falta a terra ou SGR )

  ·         7.0 – proteção LSIDR ( DR = fuga a terra )

  ·         3 versões de medidores

  ·         E – Energia

  ·         P – Amperímetro, Voltímetro, Energia, Potência, Frequencimetro, FP

  ·         H – P + Qualidade da energia

  ·         Comunicação – medidas, valores de ajuste das proteções, ajustar as proteções, operações, ocorrências, desgaste dos contatos, .....

  ·         Conformidade com as normas internacionais ABNT NBR IEC 60947-1, 2 e 3, IEC 68230 para tropicalização de tipo 2, UL489, ANSI e CCC

  ·         Certificados pelas principais entidades de classificação naval: Bureau Veritas, Lloyd's Register of Shipping, Det Norske Veritas, etc.

  Benefícios

   Know-how concentrado

  Estrutura de tamanho compacto – o menor disjuntor aberto do mundo

  ·         Versão fixa e extraível

  ·         Terminais para conexão frontal e traseira

  ·         Terminais traseiros – o cliente pode mudar a posição

  ·         Proteção L, S, I, G ( falta a terra ou SGR ) e diferencial residual Icw elevado

  ·         Comunicação – medidas, ajuste das proteções e históricos

  ·         Varias opções de intertravamento do dispositivo

  ·         Aplicações

  ·         Entrada de painéis de distribuição e CCM

  ·         Proteção de circuitos alimentadores

  ·         Proteção de instalações onde há a necessidade de seletividade

  ·         Proteção de instalações com correntes de curto circuito elevadas até 150 kA



•

  Disjuntor Masterpact NW de 800 a 6.300A Caixa Aberta Schneider Electric

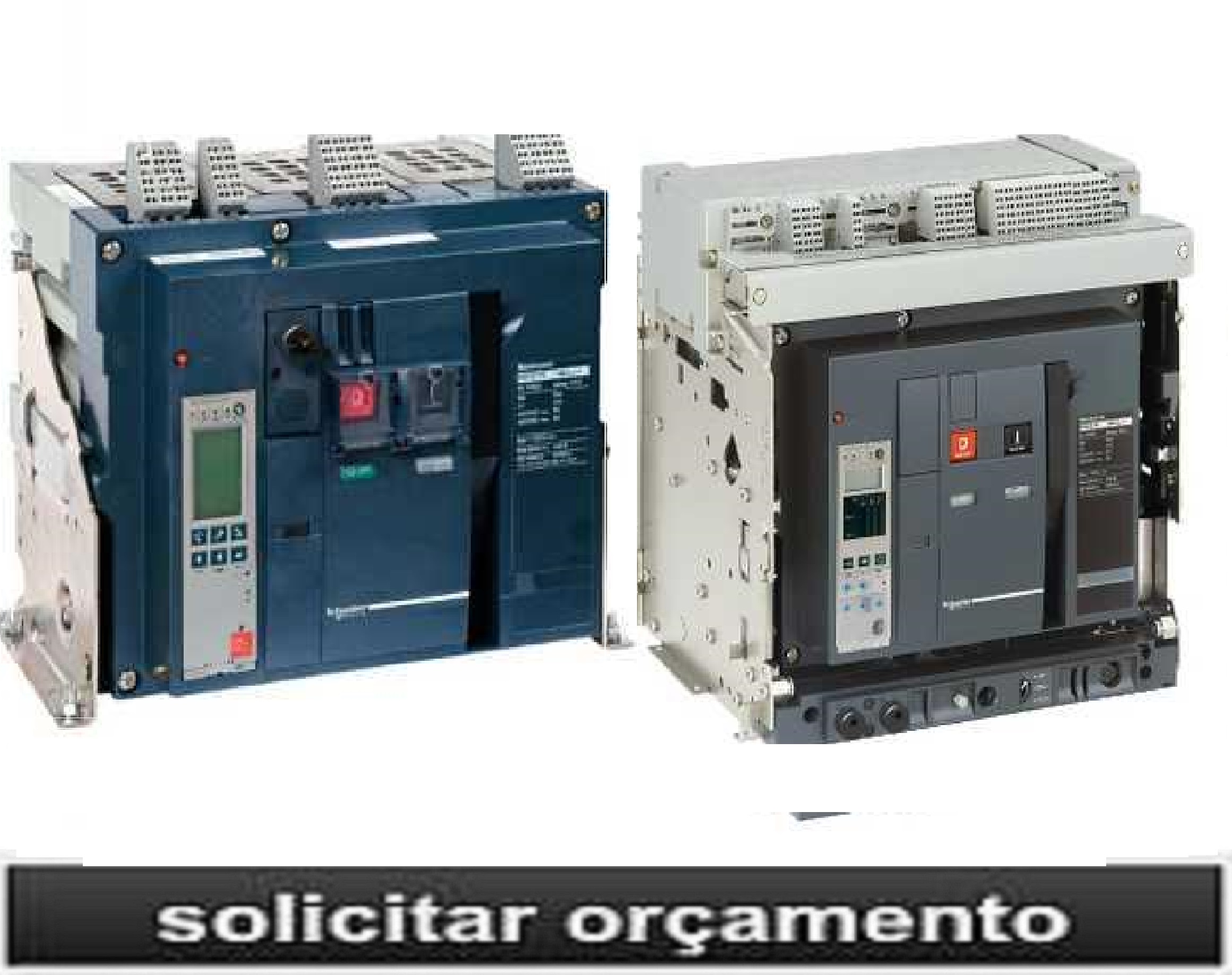

  Disjuntores Masterpact NWabertos de 800 e 6300 A

  ·         Apresentação

  ·         Corrente nominal: 800 a 6.300 A

  ·         5 níveis de Icu – 42, 65, 100 e 150 kA em 415 V

  ·         Tensão nominal – 690 V

  ·         2 tamanhos de estruturas: 800 a 4000 A e 4000 a 6300 A

  ·         Número de polos – 3 ou 4 polos

  ·         4 versões de unidade de disparo Micrologic:

  ·         2.0 – proteção LI

  ·         5.0 – proteção LSI

  ·         6.0 – proteção LSIG ( G = falta a terra ou SGR )

  ·         7.0 – proteção LSIDR ( DR = fuga a terra )

  ·         3 versões de medidores

  ·         E – Energia

  ·         P – Amperímetro, Voltímetro, Energia, Potencia, Frequencimetro, FP

  ·         H – P + Qualidade da energia

  ·         Comunicação – medidas, valores de ajuste das proteções, ajustar as proteções, operações, ocorrências, desgaste dos contatos, .....

  ·         Ampla oferta de acessórios e auxiliares elétricos para as soluções de instalação e aplicação

  ·         Conformidade com as normas internacionais ABNT NBR IEC 60947-1, 2 e 3, IEC 68230 para tropicalização de tipo 2, UL489, ANSI

  ·         Certificados pelas principais entidades de classificação naval: Bureau Veritas, Lloyd's Register of Shipping, Det Norske Veritas, etc.
  Benefícios

  Nenhuma outra oferta irá ultrapassá-los

  Estruturas compactas

  ·         Versão fixa e extraível

  ·         Terminais para conexão frontal e traseira

  ·         Terminais traseiros – o cliente pode mudar a posição

  ·         Proteção L, S, I, G ( falta a terra ou SGR ) e diferencial residual

  ·         Icw elevado

  ·         Comunicação – medidas, ajuste das proteções e históricos

  ·         Varias opções de intertravamento do dispositivo

  ·         Aplicações

  ·         Entrada de painéis de distribuição e CCM

  ·         Proteção de circuitos alimentadores

  ·         Proteção de instalações onde há a necessidade de seletividade

  ·         Proteção de instalações com correntes de curto circuito elevadas ate 150 kA
